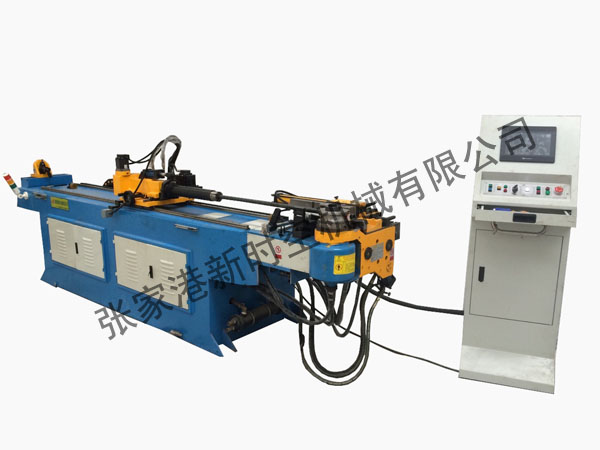

DW-50CNC
- 更新時間：2016-04-22 13:08:42
- 類別：
- 型號：
- 售價：
- TAG：
產品說明
/instructions
一、機械性能及主要適用范圍
DW50CNC型三維數控液壓彎管機采用彎管為液壓驅動，自動送料,轉角為伺服控制的數控立體彎管機型。控制精度得到大大提高，具有彎管功率大，三軸控制精度高，所有的程序編寫及輸入均直接在對話式觸摸屏上進行，所有的信息說明均可自動選擇以中文顯示，操作較為方便、快速、準確。高性能之中型彎管機，操控簡易之控制器，使您的操作及程式設計更為簡便，用途廣泛，使用于大量生產或標準化的生產，如在汽、機車等零件，如排氣管、座墊、保險杠、運動器材及所有的鐵管家具的生產制作。同時用于鍋爐、航天、造船及一般的工程配管。
二、主要技術參數
|
主要技術參數項目 |
單位 |
數值范圍 |
|
較大彎管能力 |
mm |
￠50×3 |
|
彎曲半徑范圍 |
mm |
40-300 |
|
彎曲角度范圍 |
degree |
≤190 |
|
較大穿芯有效距離 |
mm |
2300 |
|
彎曲速度 |
deg/sec |
80 |
|
彎曲精度 |
degree |
±0.20 |
|
轉角速度 |
deg/sec |
120 |
|
轉角精度 |
degree |
±0.1 |
|
油泵電機總功率 |
Kw |
5.5 |
|
液壓系統壓力 |
Mpa |
14 |
|
機器毛重 |
Kg |
2000 |
|
機器外型尺寸 |
mm |
3500×1200×1400 |
三、CNC彎管機特性
1、本機采用PLC控制，加數控模塊，人機界面對話式操作，程式設定簡便容易。
2、可自由選擇、手動、半自動、全自動功能。
3、送料（Y）為自動、轉角（B）為伺服控制，彎管（C）為液壓驅動。
4、程序設定，每檔可設定20個自動送料、自動轉角及20個彎管角度，可記憶存儲20組檔案。
5、在加工過程中移動式控制器的觸摸屏上顯示轉角、彎管的加工現在值，還可設定單步執行動作、半循環操作、全循環操作。
6、具有自動檢測錯誤及故障的功能，當出現任何非正常動作或有任何危險存在時機器會立即停機發出異警，顯示故障原因，幫助操作者排除故障。
四、機械、電器、液壓配置如下：
|
名 稱 |
材 料 或 品 牌 |
產 地 |
|
“床 身” |
A3鋼板焊接（經過回火處理） |
國內制作 |
|
“機頭”（具有高鋼性能，抗彎、抗拉、耐磨） |
球墨鑄鐵（QT500-7） |
國內鑄造 |
|
“彎管臂”（具有高鋼性能，抗彎、抗拉、耐磨） |
ZG45鋼（經過回火處理、滑快槽內嵌套耐磨銅條） |
國內焦鑄 |
|
送料小車 |
|
國內鑄造 |
|
軸 承 |
NSK |
日本 |
|
直線導軌 |
|
上贏 |
|
油 缸 |
采用進口的密封圈進行制作 |
自制 |
|
電 機 |
太湖 |
國內（無錫） |
|
P L C |
三菱 |
日本 |
|
轉角（B）伺服電機 |
三菱 |
日本 |
|
行星減速機 |
臺達 |
臺灣 |
|
觸摸屏 |
威綸 |
臺灣 |
|
繼電器 |
歐姆龍 |
日本 |
|
接觸器 |
臺安 |
新加坡 |
|
電磁閥 |
海特克 |
臺灣 |
|
油路塊 |
|
自制 |
|
油 泵 |
宏一 |
國內 |
