SG-60NC
- 更新時間：2016-04-22 13:30:27
- 類別：
- 型號：
- 售價：
- TAG：
產品說明
/instructions
一、機械性能及主要適用范圍

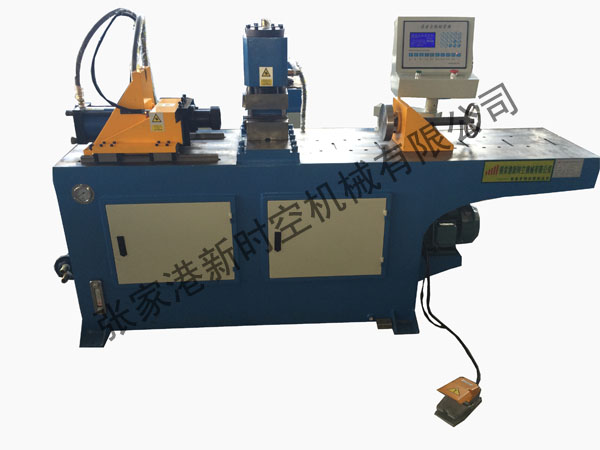

SG60NC型數控液壓縮管機采用液壓驅動。控制精度得到大大提高，具有縮管功率大，縮管精度高，所有的程序編寫及輸入均直接在對話式屏上進行，所有的信息說明均可自動選擇以中文顯示，操作極為方便、快速、準確。高性能之中型縮管機，操控簡易之控制器，使您的操作及程式設計更為簡便，用途廣泛，使用于大量生產或標準化的生產，如在汽、機車等零件，如排氣管、座墊、保險杠、運動器材及所有的鐵管家具的生產制作。同時用于鍋爐、航天、造船及一般的工程配管。
二、主要技術參數
|
主要技術參數項目 |
單位 |
數值范圍 |
|
最大縮管能力 |
mm |
￠60×4 |
|
縮管范圍 |
mm |
￠5-60 |
|
縮管行程 |
degree |
≤100（可加長） |
|
縮管速度 |
deg/sec |
30 |
|
縮管精度 |
degree |
±0.50 |
|
油泵電機總功率 |
Kw |
5.5 |
|
液壓系統壓力 |
Mpa |
13 |
|
機器毛重 |
Kg |
1200 |
|
機器外型尺寸 |
mm |
2500×1100×1500 |
三、NC縮管機特性
1、本機采用單芯片控制，加數控模塊，人機界面對話式操作，程式設定簡便容易。
2、可自由選擇、手動、半自動、全自動功能。
3、縮管為液壓驅動。
5、在加工過程中移動式控制器的屏上顯示縮管的加工現在值，還可設定單步執行動作、半循環操作、全循環操作。
6、具有自動檢測錯誤及故障的功能，當出現任何非正常動作或有任何危險存在時機器會立即停機發出異警，顯示故障原因，幫助操作者排除故障。
四、機械、電器、液壓配置如下：
|
名 稱 |
材 料 或 品 牌 |
產 地 |
|
“床 身” |
A3鋼板焊接（經過回火處理） |
國內制作 |
|
“機頭”（具有高鋼性能，抗彎、抗拉、耐磨） |
球墨鑄鐵（QT500-7） |
國內鑄造 |
|
導軌 |
|
臺灣 |
|
軸 承 |
NSK |
日本 |
|
油 缸 |
采用進口的密封圈進行制作 |
自制 |
|
電 機 |
太湖 |
國內（無錫） |
|
電腦版 |
|
常州 |
|
繼電器 |
歐姆龍 |
日本 |
|
接觸器 |
臺安 |
新加坡 |
|
電磁閥 |
聯集 |
上海 |
|
油路塊 |
|
自制 |
|
油 泵 |
聯集 |
上海 |
